GZD(W)系列直流電源柜

所属分类 : 配電箱
产品导入/image/c11
  為了满足无人变電站对直流操作電源高精度、低纹波系数的要求,本公司在相控電源的基础上,研制开发了新一代的微机监控高频开关直流電源柜。该产品采用PWM高频开关技术及模块化设计方案,配备可编程控制器(PLC)及工控机作為直流電源柜的临近系统,可实现四遥功能(遥控、遥信、遥测、遥调),是相控電源的替代产品。该产品能满足正常和事故状态下的继電保护、监控系统、事故负荷、通讯及各种直流操作机构分合闸等的供電需求,广泛应用于发電厂、变電站以及冶金矿山、石油化工、广播電视、邮電通讯和交通建筑等行业。

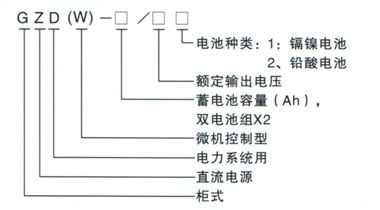

型号含义



使用条件
  1、海拔高度:不超过2000m(若超过2000m,可与本公司协商解决);
  2、环境温度:-5℃一+400C:
  3、相对温度:不大于90%。(20±5℃);

技术参数
  1、输入電源電压:三相交流380V±10%,50Hz±5%;
  2、输出直流電压额定值:24V、48V、110V、220V;
  3、输出直流電流额定值:5A一300A;
  4、蓄電池额定容量:10Ah一1000Ah;
  5、電压调节范围;
  6、输出直流调节范围:额定值的0—100%;
  7、稳压精度:<±1%
  8、稳流精度:<±1%
  9、纹波精度:<1%
  10、整机噪声:<55dB
  11、防防等级:IP20一IP30

输出直流電压额定值 24V 48V 110V 220V
浮充電压调节范围 21-28 43-57 99-130 198-260
均充電压调节范围 27-31 54-62 125-140 198-286
主充電压调节范围 21-36 43-70 99-162 187-310

产品型号
序号说明
规格(种)
适用范围
GZD(W)30-□/□ 单组電池、单母線分段、二台双線输出充電浮充電装置、无降压回路
10
发電厂或大型变電站
GZD(W)31-□/□ 单组電池、单母線、二台双線输出充電浮充電装置、无降压回路
10
发電厂或大型变電站
GZD(W)32-□/□ 单组電池、双母線分段、二台双線输出充電浮充電装置
20
120KV-220KV变電站和中小型電厂
GZD(W)33-□/□ 单组電池、双母線、二台双線输出充電浮充電装置
20
120KV-220KV变電站和中小型電厂
GZD(W)34-□/□ 单组電池、双母線分段、二台三線输出充電浮充電装置
20
120KV-220KV变電站和中小型電厂
GZD(W)35-□/□ 单组電池、双母線、二台三線输出充電浮充電装置
20
120KV-220KV变電站和中小型電厂
GZD(W)40-□/□ 双组電池、单母線分段、二台双線输出充電浮充電装置、无降压回路
10
重要发電厂或大型变電站
GZD(W)41-□/□ 双组電池、双母線、二台双線输出充電浮充電装置
12
120KV-220KV变電站和中小型電厂
GZD(W)42-□/□ 单组電池双母線分段、三台双線输出充電浮充電装置
10
重要发電厂或大型变電站
GZD(W)43-□/□ 双组電池、双母線、二台三線输出充電浮充電装置
12
120KV-220KV变電站和中小型電厂
