YX-GCS型 低压抽出式开关柜

所属分类 : 低压开关柜
产品导入/image/c21
概述
  YX—GCS型低压抽出式开关柜适用于发電厂、变電站、石油、化工、冶金、纺织、高层、工矿企业等電力系统。在大型发電厂、石化系统等自动化程度高,要求与计算机接口的场所,作為三相交流频率為50(60)Hz、额定工作電压為380(400)、{660)V,额定電流為4000A及以下的发、供電系统中的配電、電动机集中控制、无功功率补偿使用的低压成套配電装置。
  YX—GCS型低压抽出式开关柜的设计符合下列标准:
  IEC439-1低压成套开关设备和控制设备
  GB7251低压成套开关设备
  ZBK36001低压抽出式成套开关设备

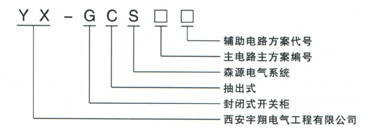

产品型号



使用条件
  周围空气温度不高于+40℃,不低于-5℃。24h内的平均温度不得高于+35℃。
  户内安装使用,使用地点的海拔高度不得超过2000m。
  周围空气相对湿度在最高温度為+40℃时不超过50%。在较低温度时允许有较大的相对湿度。(例如+20℃时為90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
  设备安装时与垂直面的倾斜度不超过5%。
  设备应安装在无剧烈震动的地方,以及不足使電器元件受到腐蚀的场所。
  用户有特殊要求时可与制造厂协商解决。

技术参数

主電路额定電压(V) 交流 380 400 600
辅助電路额定電压(V) 交流 220 380 400
额定频率(Hz) 50(60)
额定绝缘電压(V) 660 1000
额定電流(A) 水平母線 ≤4000
垂直母線(MCC) 1000
母線额定短时耐受電流(kA/ls) 50-80
母線额定峰值耐受電流(kA/ls) 105  176
工频试验電压(V/1min) 主電路 2500
辅助電路 1760
母線 三相四線制 A、B、C、PEN
三相五線制 A、B、C、PE、N
防护等级 Ip3L IP4L0
