高压无功补偿装置主要包含以下设备：高電压并联電容器、串联電抗器、放電線圈、氧化锌避雷器、接地开关、带電显示装置、联接导線、支柱绝缘子、柜體或安装框架等。
高压无功补偿装置根据其配置的不同可以起到无功补偿和谐波吸收的作用。高電压并联電容器是并联补偿的主要部件，产生容性无功。
串联電抗器与電容器串联，可抑制投切涌流和谐波放大。串联電抗率K等于工频额定電流下電抗器的阻抗与電容器的阻抗之比。K值越大。投切的涌流倍数就越小。K取1％以下时。主要為抑制投切涌流。K取4.5％-6％时，在抑制涌流的同时，可限制電容器装置对5次及以上谐波的放大。
K取12％～13％时，在抑制涌流的同时，可限制電容器装置对3次及以上谐波的放大。
放電線圈直接与電容器并联使用，其在電容器从電网断开后，在5s内将電容器端子间的電压降至50V以下。放電線圈还可為并联電容器提供二次保护信号。
氧化锌避雷器主要用来限制電容器投切开关的过電压。
接地开关主要作用是停電检修时将電容器的端子接地，保证检修人员的安全。
柜體、带電显示装置主要用来显示装置的投切状态。并為柜體实现五防闭锁提供判定条件。

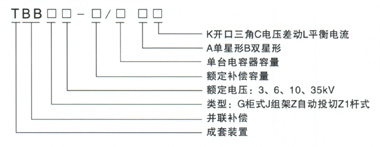

高压无功补偿装置分类
1、柜式高压无功补偿装置
柜式高压无功补偿装置主要是对高压无功补偿装置的安装构架进行改进，使其符合开关柜的有关标准，装置以“交钥匙”為目标进行设计制造、安装投运，装置主要用于小型变電站及企业用户变電站，電容器装置安装在户内使用。
结构特点
户内安装使用。
電抗器选用干式铁芯串联電抗器，损耗小，體积小，不会对室内的构架、控制设备产生干扰。
采用内熔丝结构的单元，保护可靠。
采用四极联动接地刀闸，装置具有防误闭锁功能，保证了操作的安全可靠，操作方便。
柜门采用板状结构，可有效防止装置意外事故下的对前端的损害程度。
装置在公司内部加工完成全部零件，并进行组装，整體包装运输，
在现场的安装工作量极小。
装置标准化程度高，通用性好。
装置外形美观，结构紧凑，占地面积小。
带電显示功能。
技术参数
额定電压：6、10kV
额定容量：300、600、1000、2000、3000、6000 kvar等
执行标准：JB/T7111—93《高压无功补偿装置装置》。GB50227—95《并联電容器装置设计规范》
2、网架柜式高压无功补偿装置
网架式高压无功补偿装置的安装构架由各种型材经加工而成，护栏為金属网状结构。各部件可拆卸成单件包装运输，在现场用标准件重新连接组装，可用于户外，闭锁机构按用户要求配置。
35kV、66kV高压无功补偿装置采用1OkV電容器先并后串组成，整體安装在66kV(35kV)的绝缘平台上。
主要特点
适合于户外、户内安装使用。
1OkV单组容量最大可以做到20000kvar，35kV单组容量最大可做到60000kvar。
运输方便。
安装时。公司可派技术人员现场指导。
技术参数
额定電压：6、1 0、35、66kV
额定容量：1800、3000、6000、8000、10000、15000、20000、30000、60000 kvar等
执行标准：JB/T7111—93《高压无功补偿装置装置》GB50227—95《并联電容器装置设计规范》
安全警示
带有绝缘平台的装置在运行时其安装框架上带有電荷。
请保持安全距离。
装置柜體的接地点应可靠。
接触電容器时需将端子与地線短接。
3、6-10kV多组自动投切无功补偿装置
6—10kV多组自动投切无功补偿装置是在柜式高压无功补偿装置的基础上加上了投切用的高压交流接触器(真空断路器)及自动投切控制器，以实现電容器无功容量的分组(2—5组)自动投切，达到了有载调容的目的。
该装置一般由電容器开关出線柜通过電缆接入。
用途
该装置主要用于工频1OkV(6kV)電力系统，通过对变压器有载调压分接头的自动调节和对1OkV(6kV)母線上的電容器组的自动投切来实现对变電站電压和无功的综合控制。提高系统的功率因数，降低变压器及線路的损耗，提高供電電压质量。
该装置主要是面向企业用户精心设计的，我公司负责产品的现场指导安装和调试，考虑到企业用户的谐波问题，可设计串联電抗率4.5％或以上的電抗器，使得企业用户的谐波得到一定的治理。
其次，该装置可用于农网的大型变電站，考虑农网变電站负荷的日变化及季节性变化的特性，最大限度地补偿系统的无功。
第三，该装置可用于城网无人值守变電站，具有“四遥”功能。
第四，该装置可用于老式变電站的電容器装置改造，提高变電站的自动化水平及运行水平。
4、杆上高压无功自动补偿装置
杆上高压无功自动补偿装置主要用来并接于6kV、1OkVm频交流電力系统，根据网路電压及无功功率的运行参数实时自动完成電容器的投切，以提高功率因素、减少線路损耗，提高供電電压质量。
TBBZl型用于10kV線路，主要由真空断路器、電容器组、控制器、避雷器、電流互感器、電压互感器、安装支架等组成。電流信号的采样能过开心式電流互感器。
TBBZ2型用于变電站10kV母線，户外杆上安装，主要由真空断路器、電容器组、控制器、避雷器、安装支架等组成。输入模拟量采用变電站的電流信号和電压信号。
TBBZ3型用于1OkV線路，杆上安装，其结构与TBBZl的區别為用真空接触器代替真空断路器、并将所有部件组装在一个户外杆上使用的箱壳内。
真空断路器带有A、C相電流互感器，可测量電容器回路的补偿電流，并作為装置的过流速断保护之用。与控制器配合，真空开关可实现自动投切和手动投切。操控電源為外部220V交流電源。
自动投切原理：控制電压在合格范围内的情况下，按照電网对无功的需求来控制電容器的投切。
不带内放電電阻的電容器组需加装放電装置。
