● 概述
GGD型交流低压配電柜适用于发電厂、变電站、厂矿企业等電力用户的交流50Hz，额定工作電压380V，额定工作電流至3150A的配電系统，作為动力，照明及配電设备的電能转换、分配与控制之用。
GGD型交流低压配電柜是根据能源部主管上级，广大電力用户及设计部门的要求，本着安全、济经、合理、可靠的原则设计的新型低压配電柜。产品具有分断能力高，动热稳定性好，電气方案灵活，组合方便、系列性、实用性强、结构新颖、防护等级高等特点。
GGD型交流低压配電柜符合IEC439《低压成套开关设备和控制设备》，
GB7251《低压成套开关设备》等标准。

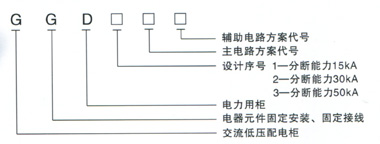

● 产品型号
● 使用条件
周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
户内安装使用，使用地点的海拔高度不得超过2000m。
周围空气相对湿度在最高温度為+40℃时不超过50％，在较低温度时允许有较大的相对湿度。(例如+20℃时為90％)应考虑到由于温度变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过5％。设备应安装在无剧烈震动的地方，以及不足使電器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。
● 技术参数
| 型号 | 额定電压（V） | 额定電流（A） | 额定短路开断電流（A） | 额定短路耐受電流（kA/ls） | 额定峰值耐受電流（kA/ls） | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 630 | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1600 | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| 防护等级 | IP30 | |||||
| 母線 | 三相四線制（A、B、C、PEN）三相五線制（A、B、C、PE、N） | |||||
