● 典型方案
金属铠装中置式空气绝缘开关柜 接地开关具关合额定短路電流能力
符合GB3906中LSC2B-PM要求 结构紧凑，柜宽仅550mm
抗内部故障電弧等级為IAC AFLR 显著减小安装基础尺寸
配置Vmax真空断路器 方案齐全，经济实惠
闭门操作可移开部件 ABB开关柜家庭新成员
● 技术参数
|
额定電压
|
[KV]
|
12
|
12
|
12
|
17.5
|
|
|
绝缘等级
|
[kV]
|
12/28/75
|
12/28/75
|
12/28/75
|
17.5/28/75
|
|
|
额定短时耐受電流（1）
|
[kA/3s]
|
...31.5
|
...31.5
|
...31.5
|
...31.5
|
|
|
额定峰值耐受電流
|
[kA]
|
...80
|
...80
|
...80
|
...80
|
|
|
内部燃弧耐受電流
|
[kA/1s]
|
...31.5
|
...31.5
|
...31.5
|
...31.5
|
|
|
主母線额定電流（2）
|
[A]
|
...4000
|
...4000
|
...4000
|
...4000
|
|
|
分支母線额定電流
|
[A]
|
...1250
|
...1250
|
1600-2000
|
...1250
|
|
|
试验依据标准
|
|
IEC标准
|
GB标准
|
GB标准
|
IEC标准
|
|
|

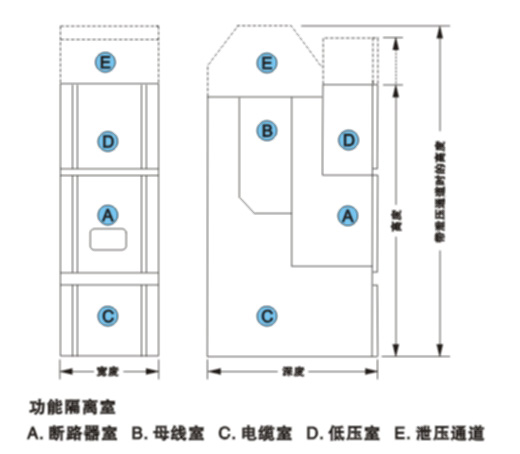

标准柜外形尺寸
|
 |
H[mm]
|
2200...2675
|
2200...2675
|
2200...2675
|
2200...2675
|
|
W[mm]
|
550/650
|
550/650
|
650
|
550/650
|
||
|
D[mm]
|
1340
|
1340
|
1340
|
1340
|
||
|
可配置
|
真空断路器
|
|
•
|
•
|
•
|
•
|
|
接地开关
|
|
•
|
•
|
•
|
•
|
|
|
计算机接口
|
|
•
|
•
|
•
|
•
|
|
|
互感器
|
|
•
|
•
|
•
|
•
|
|
（1）1600-2000A柜可承受短时耐受電流31.5kA/4S
（2）与其它Unigear柜拼合时主母線電流可达4000A.
